Процесс соединения труб с полиуретановой изоляцией
2026-05-06
Суть процесса соединения труб с полиуретановой изоляцией заключается в выполнении трех последовательных этапов: «сначала обеспечение надежного стыкового соединения непосредственно стальной трубы; затем завершение работ по изоляции и герметизации зоны стыка; и, наконец, достижение таких показателей теплоизоляции и защитных свойств, которые полностью соответствуют характеристикам основного тела заводской изолированной трубы». На протяжении всего этого процесса строгое соблюдение установленных стандартов является обязательным условием для предотвращения таких проблем, как теплопотери, протечки или коррозия в зоне стыка. Конкретная процедура выполнения работ изложена ниже:
I. Предварительная подготовка
1. **Подготовка концов труб:** Тщательно очистите концы двух изолированных труб, подлежащих соединению, удалив с поверхности любые следы масла, ржавчины, пыли, а также поврежденные участки по краям заводского изоляционного слоя. Если осуществляется стыковка непосредственно стальных труб (основы конструкции), их концы должны быть подготовлены (разделка кромок) в соответствии с требованиями к сварке (как правило, формируется V-образная или X-образная разделка); убедитесь, что кромки ровные и не имеют заусенцев. Одновременно выровняйте торцы труб, чтобы обеспечить равномерный зазор в месте стыка.
2. **Позиционирование на объекте:** Используйте опорные приспособления или подъемное оборудование для точного позиционирования двух изолированных труб. Отрегулируйте оси и высотные отметки труб таким образом, чтобы их концы были идеально выровнены и отцентрированы. Зазор в месте стыка должен находиться в пределах диапазона, допустимого для выбранного метода сварки (как правило, 2–4 мм), что позволит предотвратить перекосы, смещения и подобные дефекты. После позиционирования временно зафиксируйте трубы, чтобы исключить их смещение в процессе последующей сварки.
3. **Подготовка инструментов и материалов:** Подготовьте всё необходимое оборудование, включая сварочное снаряжение (сварочные аппараты, горелки), материалы для изоляции и герметизации (компоненты для вспенивания полиуретана, ремонтные муфты для изоляции, герметики), шлифовальные инструменты, антикоррозионные покрытия, а также контрольно-измерительные приборы (например, дефектоскопы для проверки сварных швов, рулетки и т. д.). Убедитесь, что все материалы соответствуют стандартам качества, а все инструменты находятся в исправном рабочем состоянии.
II. Основные процедуры соединения (Стыковка стальных труб + Изоляция стыка)
1. Сварка стальных труб (основы конструкции)

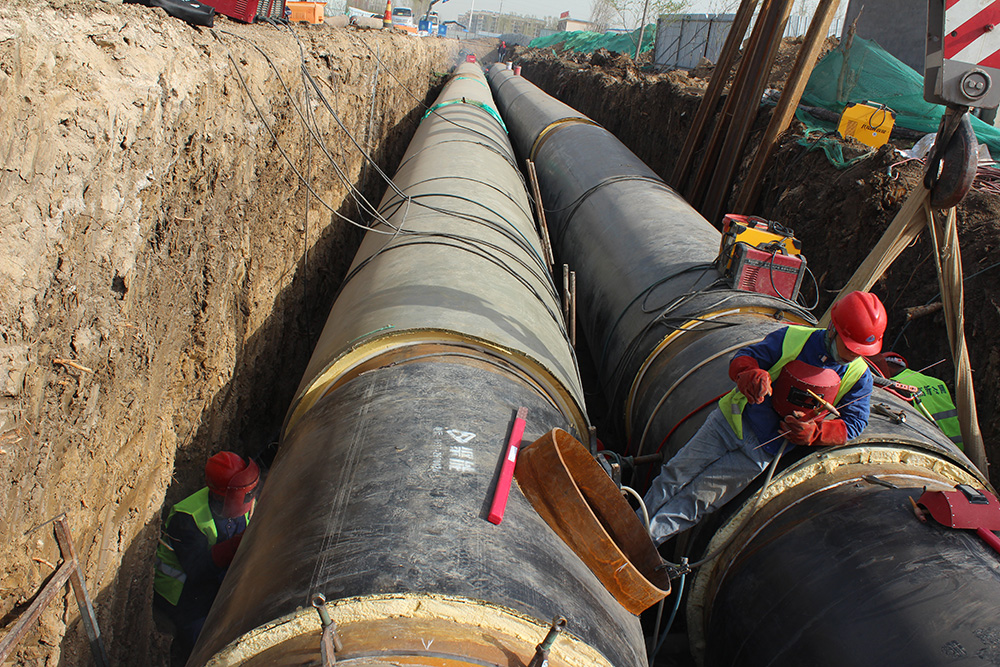

Используя сварочные электроды или проволоку, соответствующие марке свариваемой стали, выполните сварку выровненных концов стальных труб. Приоритет следует отдавать технологии двусторонней сварки, что позволяет обеспечить формирование полноценного сварного шва, свободного от таких дефектов, как шлаковые включения, пористость или непровар. По завершении сварочных работ необходимо немедленно очистить поверхность шва от шлака и брызг металла, после чего выполнить шлифовку сварного соединения с использованием абразивных инструментов для подготовки поверхности к последующим этапам антикоррозионной защиты и теплоизоляции.
2. Антикоррозионная обработка сварных швов
Антикоррозионная обработка выполняется на отшлифованных сварных швах, а также на прилегающих участках поверхности стальной трубы. В первую очередь наносится антикоррозионный грунт. Грунтовое покрытие должно быть равномерным, без пропусков или потеков. После высыхания грунта наносится финишное покрытие (либо выполняется обмотка участка антикоррозионной лентой) с целью повышения коррозионной стойкости сварного шва и защиты его от разрушительного воздействия агрессивной подземной среды, содержащей влагу, кислоты и щелочи.
3. Теплоизоляция и герметизация стыков

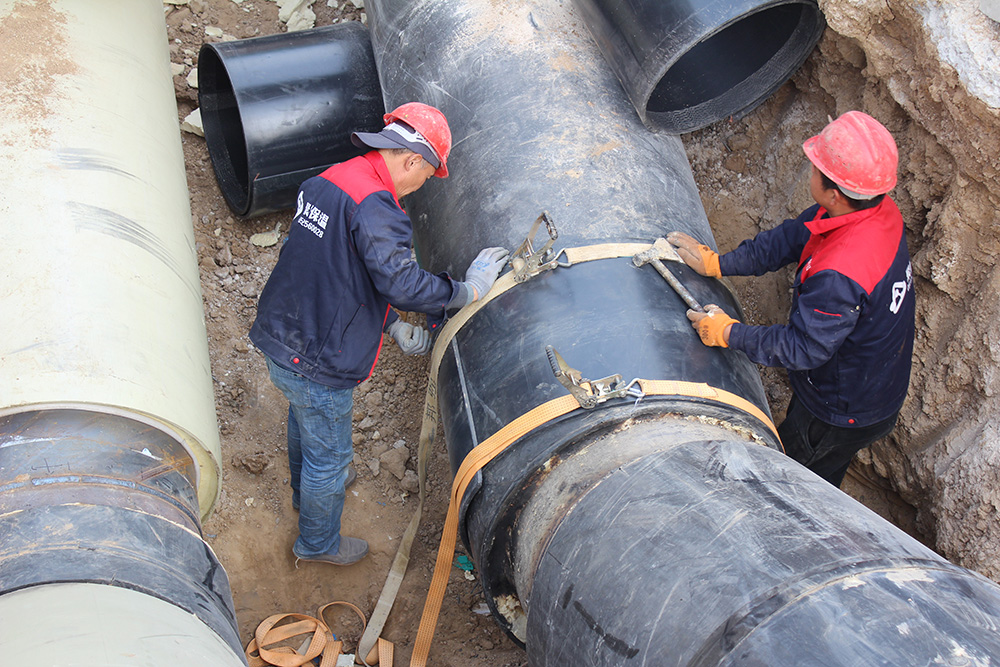

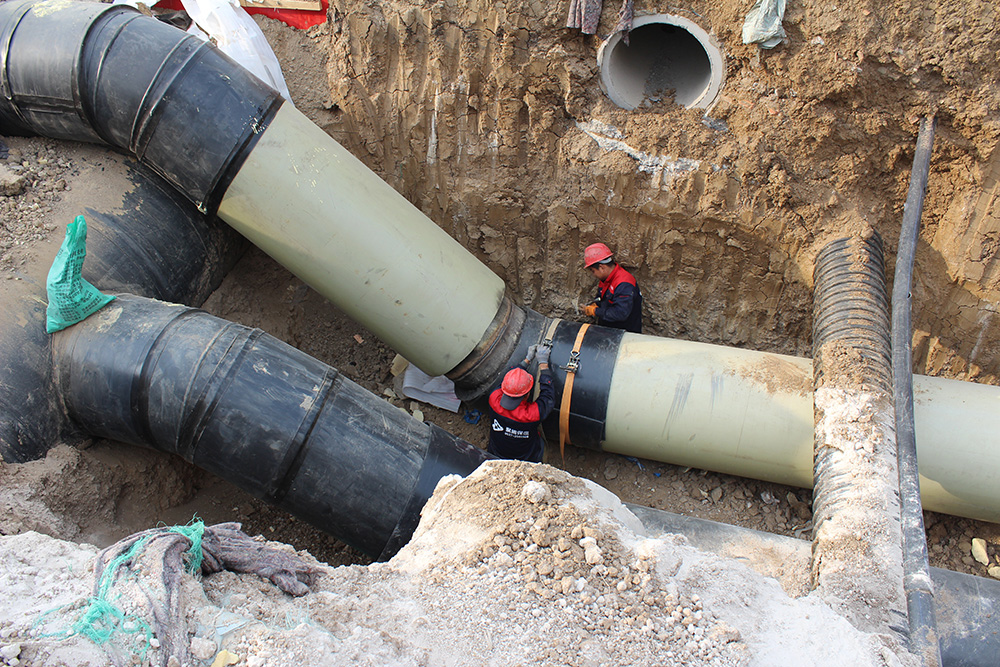

(1) Заполнение теплоизоляционного слоя: На зону стыка устанавливается теплоизоляционная муфта (как правило, изготовленная из полиэтилена), параметры которой соответствуют характеристикам заводской теплоизоляции труб. Положение муфты корректируется таким образом, чтобы обеспечить плавный переход и плотное прилегание к заводским теплоизоляционным слоям на обоих концах стыка. Впоследствии через специальные инъекционные отверстия в кольцевой зазор между муфтой и стальной трубой под высоким давлением подается пенополиуретан. Заполнение пеной должно быть плотным — без образования пустот или полостей — для обеспечения монолитного сцепления с заводским теплоизоляционным слоем трубы, что гарантирует эффективную теплоизоляцию соединения.
(2) Герметизация и финишная отделка: После полного отверждения пенополиуретана заглушки инъекционных отверстий удаляются. Затем на стыки, образованные местами сопряжения теплоизоляционной муфты с заводскими теплоизоляционными слоями на обоих концах соединения, наносится герметик. Этот этап позволяет дополнительно усилить герметичность стыка, предотвращая проникновение влаги и загрязнений внутрь соединения, что могло бы привести к повреждению теплоизоляционного слоя или поверхности стальной трубы.
III. Контроль качества и завершающие работы
1. Контроль сварных швов: Проверка качества сварных соединений осуществляется с использованием методов неразрушающего контроля (например, ультразвукового или радиографического контроля), а также посредством визуального осмотра. Это позволяет удостовериться в отсутствии каких-либо дефектов сварки; в случае выявления отклонений требуется немедленное проведение ремонтных работ (переварки) до тех пор, пока качество сварных швов не будет полностью соответствовать установленным стандартам.
2. Осмотр изоляционного стыка: Проводится осмотр изоляционного стыка с целью проверки плотности изоляционного слоя, надежности фиксации изоляционной муфты, а также равномерности нанесения герметика и отсутствия в нем трещин. Осмотр может включать тактильную проверку и визуальный контроль; при необходимости выполняется выборочная проверка качества изоляции, чтобы убедиться, что теплоизоляционная эффективность стыка соответствует аналогичному показателю основного тела трубы заводского изготовления.
3. Уборка рабочей площадки: С места соединения удаляются строительный мусор и отходы, а также производится упорядочивание строительных инструментов. Это обеспечивает поддержание чистоты и порядка на площадке, знаменуя собой завершение всего процесса соединения.
-
-
-
-
